Linha de produção de granulação por extrusão de fibra de vidro de poliamida

Linha de produção de extrusão de grânulos de poliamida  máquina  lista

Escopo de fornecimento de equipamentos e parâmetros técnicos

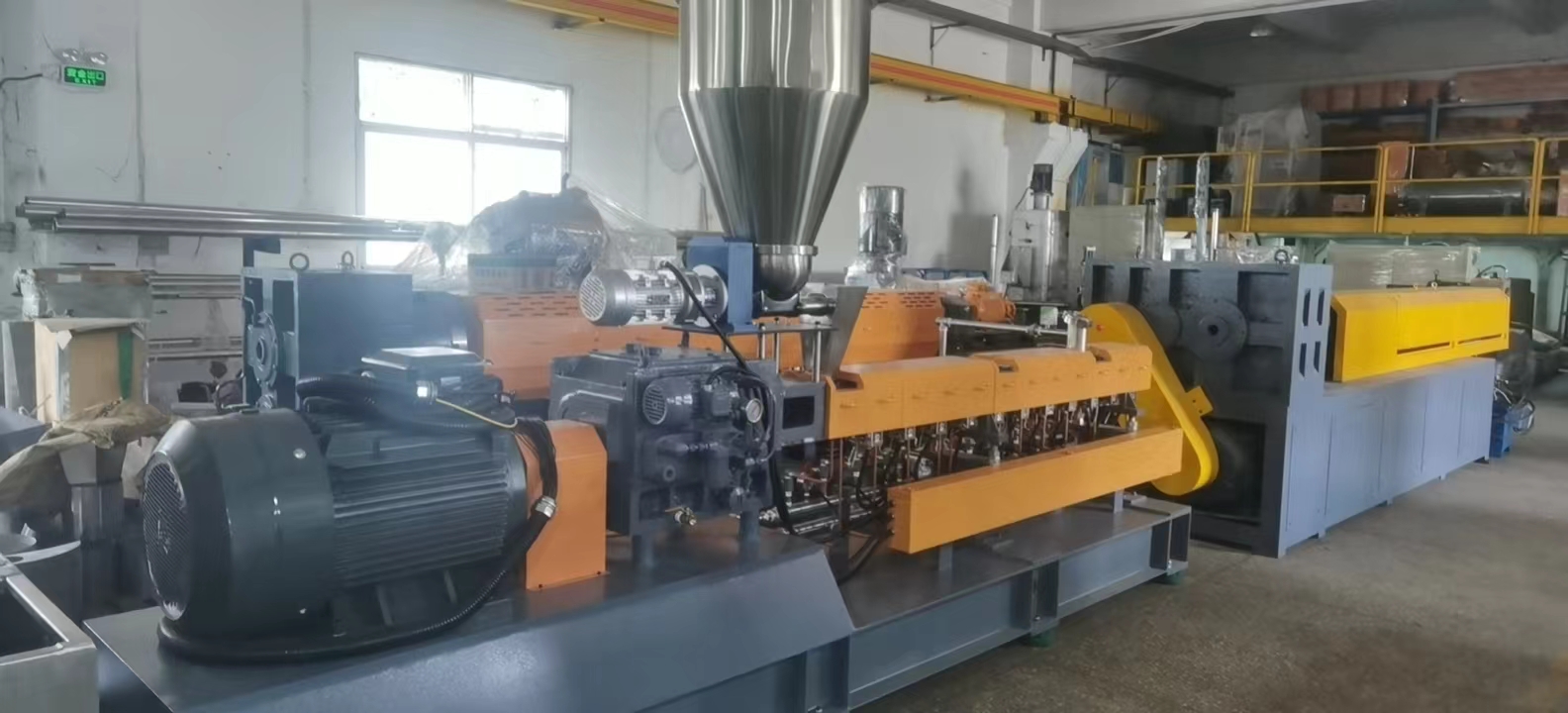

1.  Máquina principal: extrusora de parafuso duplo da mesma direção SHJ-75B    1 conjunto

A. Mandril: Material: 40CrNiMo

Tratamento térmico: têmpera HRC 30-33

Elemento de linha: inclui manga de linha, bloco de amassamento

Diâmetro reto: 71.6MILÍMETROS

Profundidade do sulco: 9MM

Material: W6Mo5Cr4V2

Tratamento térmico: tratamento térmico especial, têmpera a vácuo HRC 62 ou mais,

A resistência ao desgaste é 50% melhor do que a dos componentes comumente tratados.

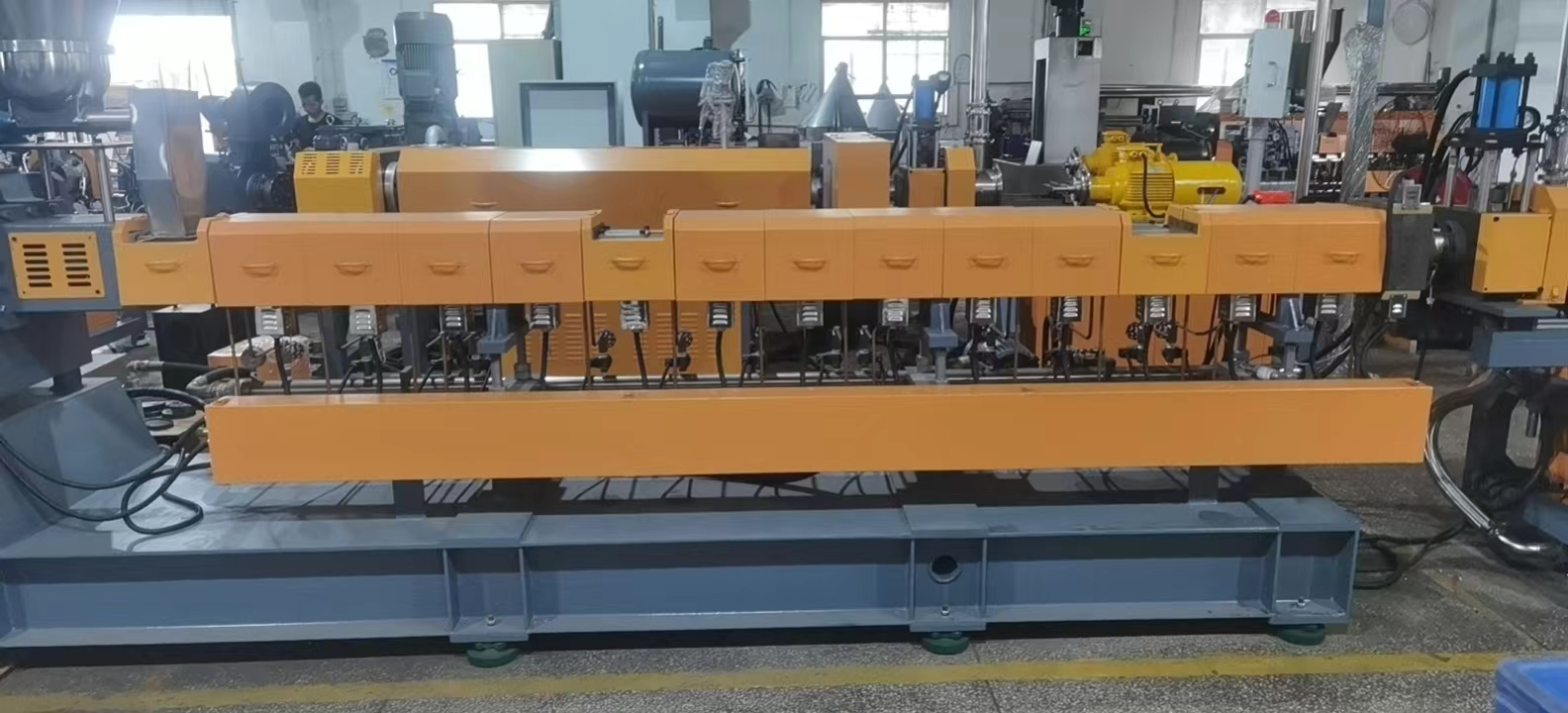

B. Barril: diâmetro interno do cano 71.6MM, um total de 9 seções.Cada seção é 4D, um total de 36D.

Material: Corpo em aço 45#, temperado HB 220-240

Forro interno: ∞ cilindro de bucha de liga leve (contendo 10% de luva de liga WC, resistência ao desgaste aumentada em 50%) HRC60 ou mais

Aquecedor: cabeça de 1 ~ 3 zonas usando aquecedor de cobre fundido, outro alumínio fundido.

Descrição: Seção 1 Alimentação

A seção 5 é a exaustão natural.

Seção 8 Porta de ar a vácuo

A. Alimentador quantitativo com parafuso duplo agitador:

Motor de alimentação: regulação de velocidade CA de 2,2KW

Volume da tremonha: 120L

B.Caixa de engrenagens: Projeto de alto torque Tipo B, usando superfície de dente duro para serviço pesado de alta velocidade.

Velocidade de entrada: 1500 RPM

Velocidade de saída: 50-500 rpm

Roda de engrenagem: Material 20CrNi2Mo

Tratamento a quente: têmpera de cementação HRC 58-62

Precisão de moagem: 6 níveis

Rolamento: Marca internacionalmente famosa NSK, produtos SKF

Selo de óleo: importação original

C.Motor principal:

Taxa de potência: 132KW CA

Velocidade máxima: 1500 RPM

2.  Configuração auxiliar do host:

A. Alimentador de ração de rosca dupla com mistura e ampliação:

Motor de alimentação: 2.2Regulação de velocidade KW AC

Volume da tremonha: 120L

B. Sistema de lubrificação:

Bomba de óleo: bomba de engrenagem interna 1500 RPM

Potência do motor: 0,75 kW

Dispositivo de resfriamento: tubular, área de troca de calor 1.3M²

Filtro: tipo de malha

Tipo de óleo lubrificante: óleo de engrenagem de prensa intermediária N150#

C. Sistema de refrigeração de água:

Volume do tanque: 140L (aço inoxidável)

Bomba de água: 4,8M³/h

Potência do motor: 0,55 kW

Dispositivo de resfriamento: tipo de tubo

Água: água desionizada

Instalação: indicador de pressão da água, pressão ajustável

D. Sistema de vácuo:

Bomba de vácuo: bomba de vácuo de anel de água

Potência do motor: 2,2KW

Vácuo final: 1000Pa

Taxa de bombeamento: 60M³/h

E.  Dispositivo de troca de rede principal: troca de rede de tela dupla hidráulica, tipo cruzado de 24 * 3,5 mm.

3. Motor auxiliar

1) Cortador de grãos: motor de pórtico 4KW

2) Pia de aço inoxidável 4,0m 1, dreno com filtro, estrutura de linha pode ser levantada e abaixada.

3) Secador de vento forte: aço inoxidável, motor de ventilador de vórtice 1,5KW

4. Sistema de controle eletrônico:

Gabinete de controle elétrico - Tipo II (gabinete GGD padrão)

1) Medidor de controle de temperatura Omron com display digital completo.Aparelhos de baixa tensão Schneider.

2) Motor principal, controle do motor de alimentação adota regulador de conversão de frequência Hui Xun Jun.

3) Controle de temperatura do módulo de controle de temperatura, válvula solenóide Itália CEME (cada seção é controlada separadamente).

4) O aquecedor adota: uma, cabeça de duas zonas adota aquecedor de cobre fundido, outra adota aquecedor de alumínio fundido, potência de aquecimento: 6KW/nó.

5) O motor principal possui sobrecarga, dispositivo de proteção automática de sobrecorrente, pressão de fusão, função de alarme de temperatura do material, com

Bomba de óleo, motor principal, alimentação, função de proteção de intertravamento do programa.

6) O aparelho elétrico de baixa tensão adota produtos Schneider, e o sensor de pressão adota a marca Yanken e intertravamento elétrico.

Parte cortada em tira

1) Método de corte de grãos: O uso de máquina de corte de grãos por trefilação a frio de pórtico, as peças internas são feitas de aço inoxidável, a faca é feita de faca de liga especial (controle de frequência, motor 7,5KW).

2) Pia em aço inox;4,5 m 1 peça, dreno com filtro, estrutura de linha pode ser levantada para cima e para baixo,

Ele pode se mover horizontalmente.

3)  Secador de vento forte: aço inoxidável, motor de ventilador 2,2KW

5. Seção de peças de reposição

1) Cabeça de corte 1

2) 1 placa de rede

3) 1 conjunto de mão de placa hexagonal

4) Aquecedor fechado de alumínio fundido 1 pagamento

5) O-ring da porta de vácuo 3 peças

6) Um interruptor de estágio único

7) Elemento roscado 500mm

8) Caixa de ferramentas (dentro: ferramentas especiais, barra de cobre) 1
